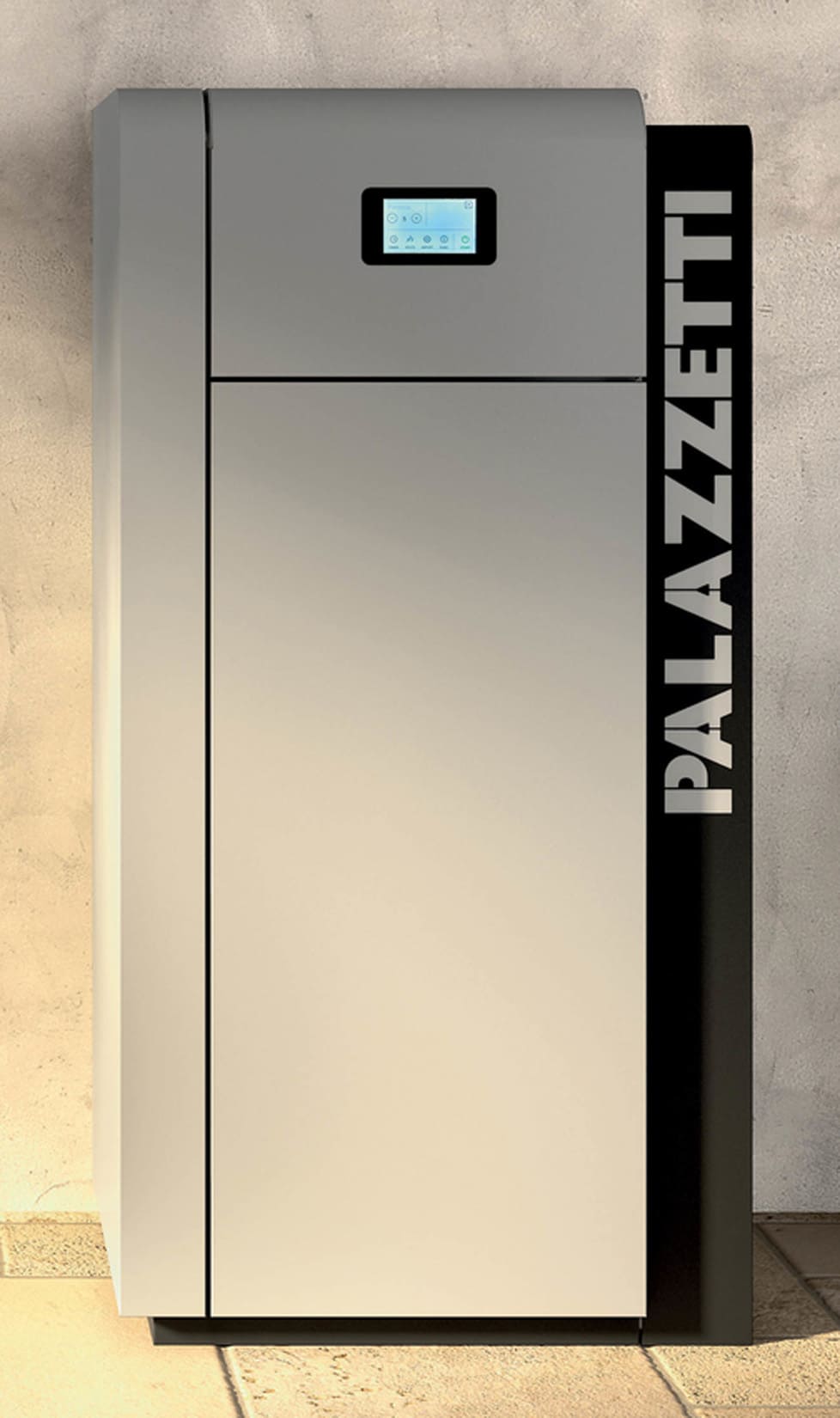

DESCRIZIONE PRODOTTO

MARCA: PALAZZETTI

MODELLO: CALDAIA JP 21 ACS

CALDAIA A PELLET ERMETICA
CON ACQUA CALDA SANITARIA
POTENZA 22,3 KW
GRUPPO IDRAULICO INTEGRATO


NOTA BENE: IL COLORE DELL'IMMAGINE è A SCOPO ILLUSTRATIVO, IN QUANTO FOTOGRAFICO E NELLA REALTà QUINDI PUò CAMBIARE LEGGERMENTE.



CARATTERISTICHE E DOTAZIONI DI SERIE:

Caldaia ermetica con focolare a tubi di fumo con turbolatori
Gruppo idraulico integrato composto da circolatore, valvola di sicurezza, vaso di espansione chiuso e manometro valvola anticondensa integrata
Display digitale grafico con comandi touch
Fasce orarie di funzionamento programmabili su base giornaliera e settimanale
Interfaccia per termostato esterno integrata o per collegamento a puffer
Predisposizione per Connection Box (Optional con sovrapprezzo)
Complete Burning System: stufa a combustione totale con minima produzione di cenere
Self Cleaning System: esclusivo sistema di autopulizia totale sia del braciere che dei tubi di scambio
Canalizzazione esterna dell’aria comburente
ACS: Versione con kit idraulico, per l'acqua calda sanitaria di serie.



CARATTERISTICHE TECNICHE:

Riscaldamento ad acqua
I prodotti Idro scaldano l’acqua per gestire il riscaldamento di intere abitazioni, si possono collegare all'impianto di riscaldamento direttamente, oppure integrarsi all'interno di un impianto più evoluto.

Tecnologia Ermetica
L'ermeticità assicura più sicurezza e maggiori opportunità installative.

SISTEMA ACS: ACQUA CALDA SANITARIA
Alcuni prodotti sono dotati di sistema ACS, cioè di un kit idraulico per la produzione di acqua calda sanitaria istantanea.

Connection Box e App Palazzetti (Optional con sovrapprezzo)
Consente di gestire tramite smartphone, e grazie ad un'app dedicata, i principali parametri di funzionamento della stufa, sia in locale (come un telecomando) sia in remoto (attraverso una connessione internet).

Gruppo idraulico integrato
Gruppo idraulico integrato nel prodotto per facilitare l'installazione.

Complete Burning System
Sistema di combustione totale, con ricombustione continua dei residui di combustione. Minori consumi; maggiore resa; minore frequenza di pulizia.

Self Cleaning System
Sistema di autopulizia del braciere e dei tubi scambiatori.

Vox
Tecnologia Palazzetti per controllare con la voce, attraverso un assistente vocale, la stufa a pellet dotata di Connection Box (Optional con sovrapprezzo).



I PUNTI DI FORZA:

Scambiatore a tubi di fumo:
I fumi della combustione vengono convogliati in 4 tubi immersi nell’acqua della caldaia. In questo modo, l’acqua viene scaldata attraverso le pareti del focolare ma anche “dall’interno”. Inoltre, i tubi sono dotati di speciali turbolatori che danno ai fumi un moto elicoidale aumentando ulteriormente lo scambio termico.

Self Cleaning System:
È un sistema automatico che aziona contemporaneamente lo svuotamento del braciere e la pulizia dello scambiatore. Il Self Cleaning System riduce al minimo gli interventi di ordinaria manutenzione e garantisce una combustione ottimale nel tempo, per un rendimento costante e massima sostenibilità.

Complete Burning System:
L’innovativa tecnologia consente di bruciare i residui incombusti del pellet che ricadono nel braciere. Alla fine del processo rimangono solamente le minuscole particelle minerali non più combustibili, ottimizzando così rendimento e risparmio.

Acqua calda sanitaria:
Le caldaie JP sono disponibili anche nella versione con produzione di acqua calda sanitaria istantanea. Un gruppo idraulico dedicato consente, a caldaia accesa, di verificare attraverso un flussostato la richiesta d’acqua calda sanitaria e deviare tutta la potenza dal riscaldamento allo scambiatore a piastre per la produzione di acqua sanitaria.

Tecnologia ermetica e prelievo aria comburente direttamente dall’esterno:
Grazie ad una struttura completamente ermetica queste caldaie sono in grado di funzionare esclusivamente con l’aria prelevata direttamente dall’esterno, anche attraverso un unico condotto coassiale, utilizzato sia per il prelievo dell’aria sia per l’uscita fumi. La tecnologia ermetica migliora la resa e il comfort in generale, e rende queste caldaie ideali anche per le case passive o a basso consumo energetico.

Quick start:
Il sistema Quick start ottimizza la fase di avvio; la resistenza di tipo ceramico garantisce un’accensione più rapida del pellet e un consumo di elettricità inferiore rispetto alle tradizionali resistenze in metallo.

Valvola a Stella:
Esclusivo sistema di caricamento del pellet per dosarne in modo preciso la quantità al fine di ottimizzare i consumi.

Quick start + Valvola a Stella = Risparmio

Gruppo idraulico integrato:
Le caldaie JP sono dotate di tutti gli elementi necessari ad una facile e veloce installazione: vaso di espansione (7 lt), circolatore in classe A, valvola anticondensa, manometro, valvola di sicurezza, valvola di sfiato.

Caldaia da 60 litri:
L’elevato contenuto d’acqua garantisce un notevole accumulo di calore.

Sistema Anticondensa:
Per garantire l’efficienza della caldaia nel tempo ed evitare la formazione di catramina in camera di combustione, le caldaie sono dotate di una valvola miscelatrice di serie, che evita che la temperatura dell’acqua in ingresso sia inferiore ai 55°C.

Installazione semplificata: 4 configurazioni di funzionamento preconfigurate, per rispondere a tutte le casistiche installative:
1 - Funzionamento con termostato (o cronotermostato) esterno.
2 - Funzionamento manuale o programmato, quando la caldaia è direttamente collegata all’impianto.
3 - Funzionamento in abbinamento ad un accumulo con serpentino.
4 - Funzionamento in abbinamento ad un accumulo senza serpentino.



COMANDI E FUNZIONI:

PALAZZETTI VOX
Da oggi grazie all’App e alla tecnologia Palazzetti Vox potrai gestire le funzionalità della tua caldaia JP sia da smartphone che con i comandi vocali tramite tutti i dispositivi dotati di Amazon Alexa. È un modo nuovo di interagire con gli apparecchi di casa, ancora più semplice e intuitivo.
Nota bene: Per far funzione l'App Vox occorre il Kit Connection Box (Optional con sovrapprezzo)
Alexa è un marchio di Amazon.com, Inc. o delle sue affiliate.

Display digitale grafico:
Display con comandi touch; fasce orarie di funzionamento programmabili su base giornaliera e settimanale. Interfaccia per termostato esterno integrata o per collegamento a puffer.

Programmabile:
Grazie al display digitale o tramite lo smartphone con la App dedicata. Con l’App è infatti possibile creare diversi programmi personalizzati, impostando le fasce orarie di funzionamento e le relative temperature da raggiungere.

Controllo dei consumi:
Permette di impostare la potenza massima di funzionamento della caldaia; in modalità autoregolazione garantisce il comfort desiderato senza superare mai i livelli di consumo prestabiliti.

Funzione Eco Mode:
Attivando tale funzione, la caldaia va in autospegnimento quando rileva che la temperatura nell’ambiente ha raggiunto quella desiderata. Si riaccende automaticamente quando la temperatura scende al di sotto di un certo valore impostato dall’utente.

Funzione antigelo:
Gestisce autonomamente l’accensione della caldaia quando la temperatura dell’ambiente scende sotto la temperatura programmata.



APPROFONDIMENTO TECNICO:

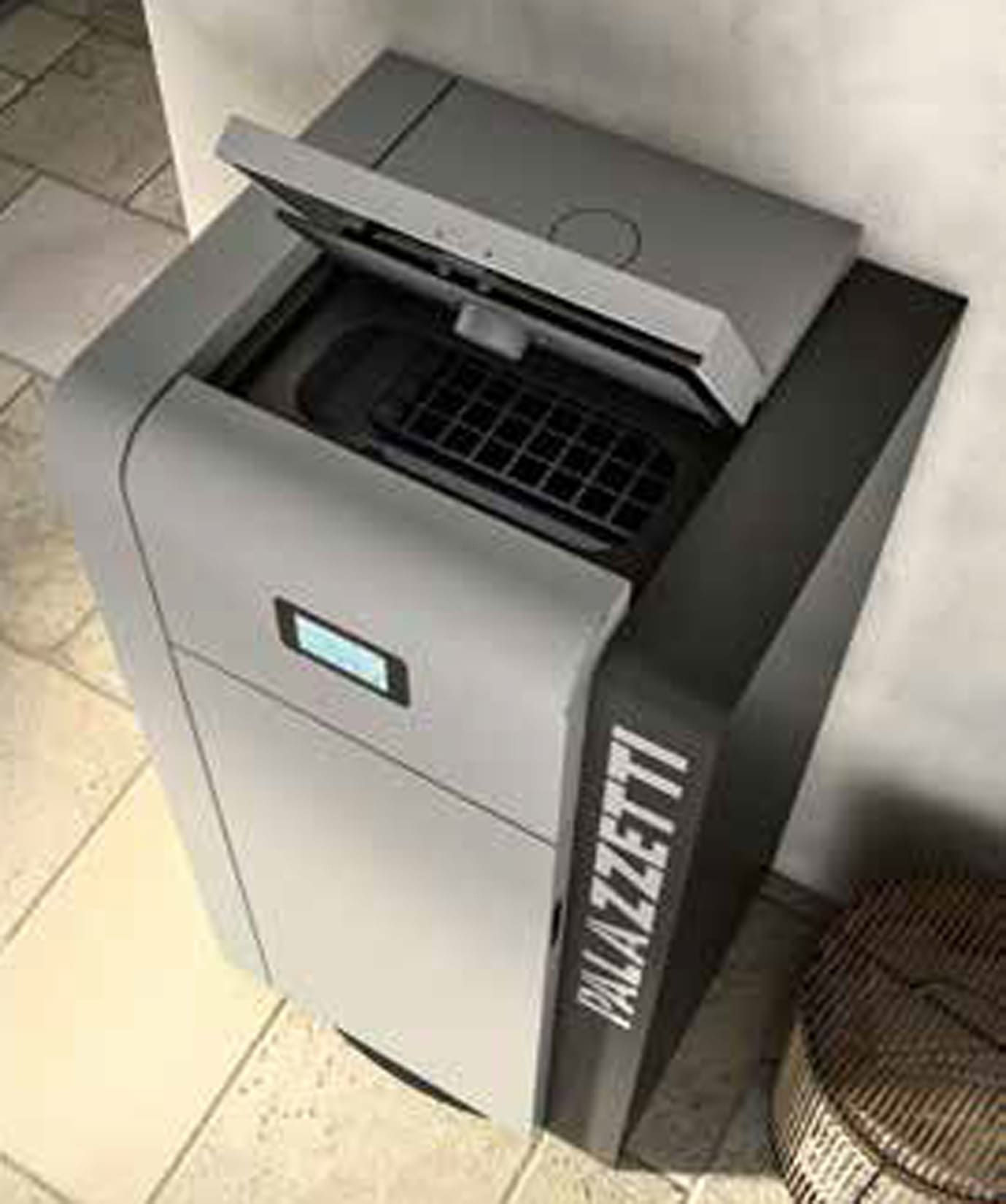

Serbatoio:
Serbatoio di grandi dimensioni predisposto per l’abbinamento ad un serbatoio esterno.

Doppia portina:
Una estetica e una tecnica.



SCAMBIATORE ACS:


Temperatura in ingresso:
Circuito primario (caldaia) 53° C - Circuito secondario (Acqua Sanitaria) 10° C

Temperatura in uscita:
Circuito primario (caldaia) 37,1° C - Circuito secondario (Acqua Sanitaria) 40° C

Portata:
Circuito primario (caldaia) 21,6 litri al minuto - Circuito secondario (Acqua Sanitaria) 11,52 litri al minuto

Superficie totale di scambio:
0,216 Metri Quadrati

Numeo di piastre:
20

Carico termico (scambiatore):
24 kW

Attacchi ACS Caldaia:
1/2"

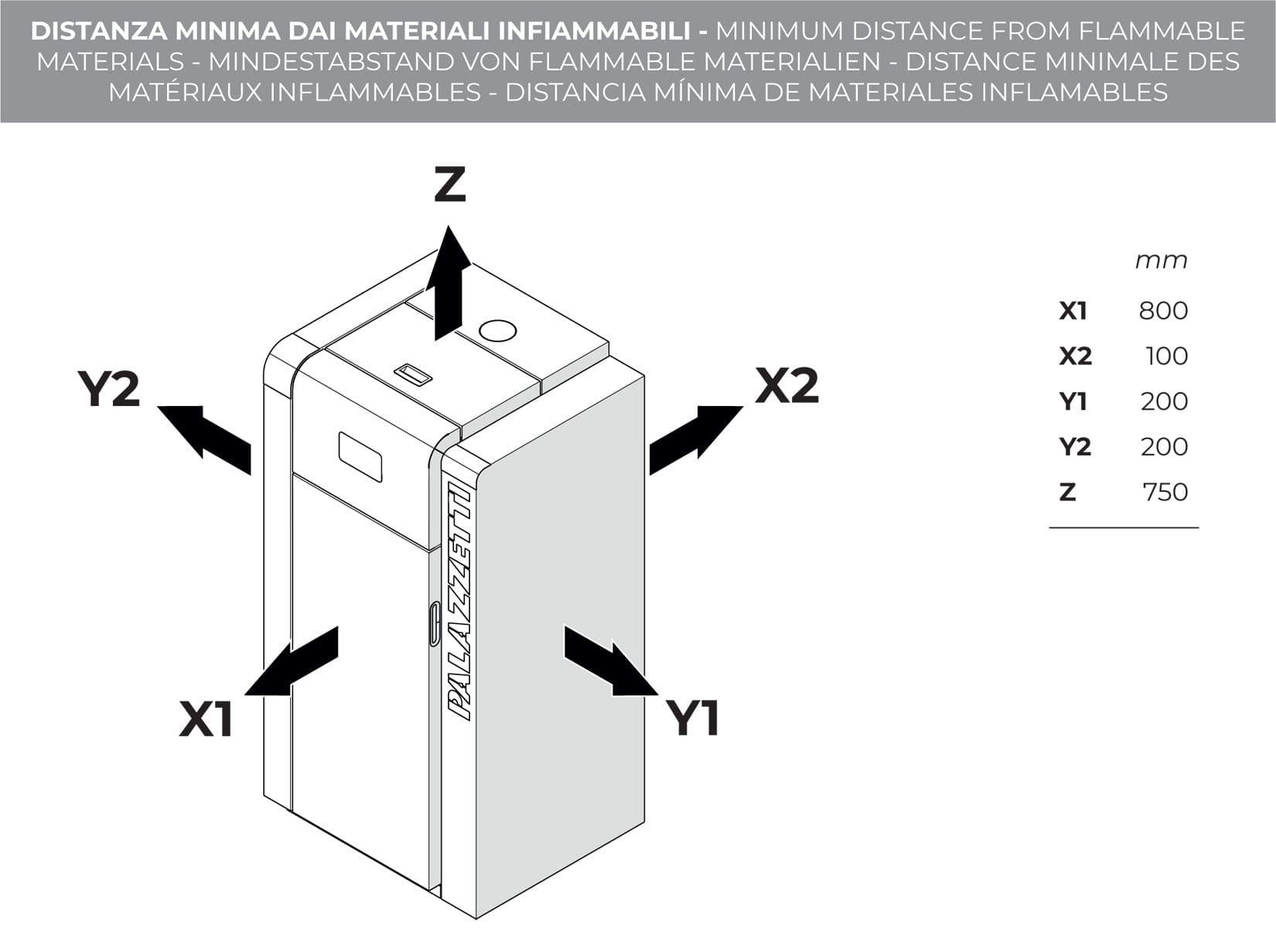

DISTANZA MINIMA DAI MATERIALI INFIAMMABILI:

FRONTALE = 80 CM
POSTERIORE = 10 CM
LATERALE DESTRO = 20 CM
LATERALE SINISTRO = 20 CM
SUPERIORE = 75 CM

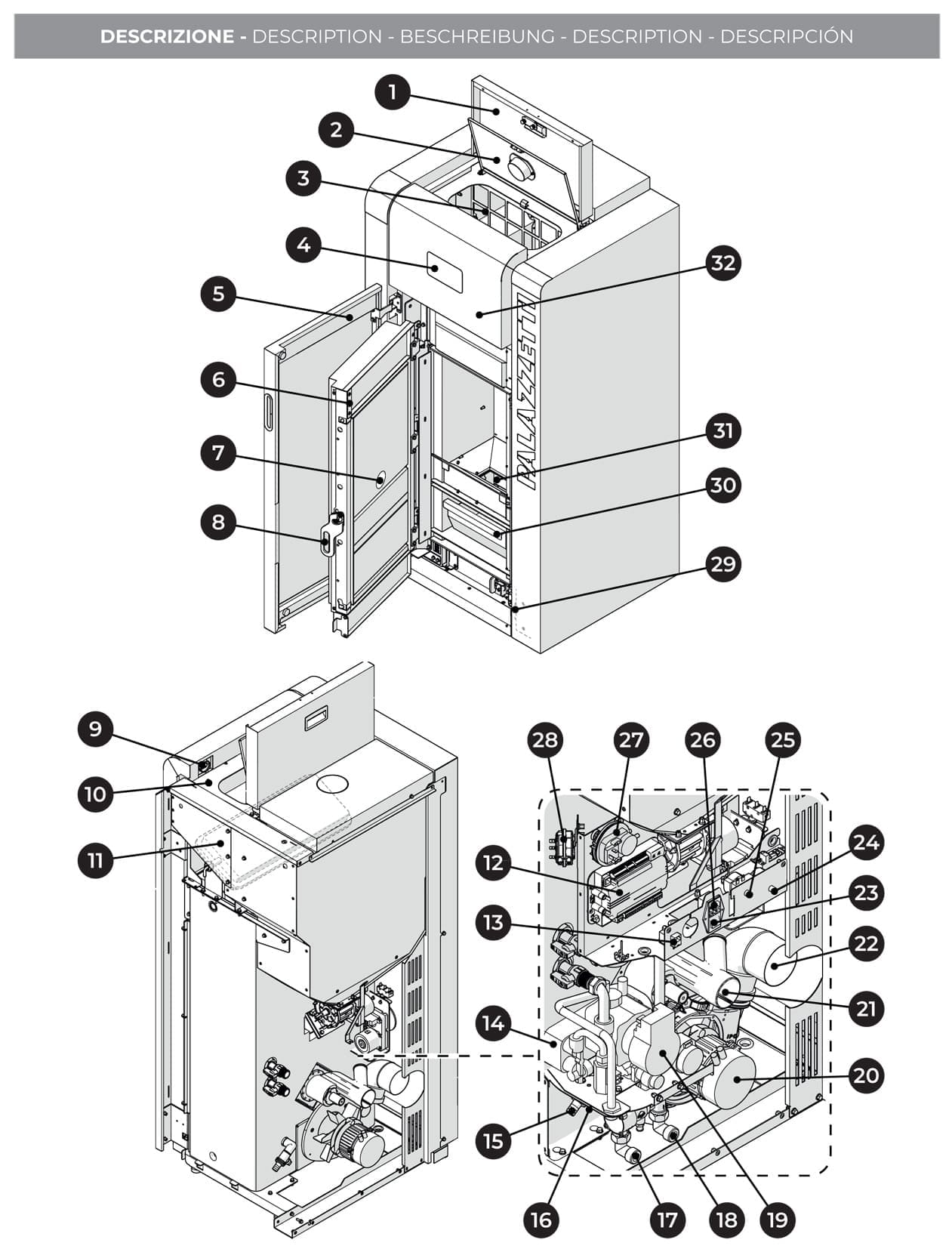

DESCRIZIONE (VEDERE IMMAGINE):

1 = Coperchio caldaia
2 = Coperchio serbatoio
3 = Serbatoio pellet
4 = Display
5 = Porta caldaia
6 = Portina focolare
7 = Vetro portina
8 = Maniglia di apertura
9 = Manometro
10 = Microinterruttore
11 = Vaso d'espansione
12 = Centralina elettronica
13 = Connettore RJ11
14 = Scambiatore a piastre
15 = Rubinetto di scarico
16 = Reintegro
17 = Tubo di ritorno
18 = Tubo di mandata
19 = Circolatore
20 = Ventilatore
21 = Aspirazione aria
22 = Tubo di uscita fumi
23 = Interruttore
24 = Termostato acqua
25 = Termostato pellet
26 = Presa alimentazione elettrica
27 = Pressostato fumi
28 = Pressostato camera di combustione
29 = Microinterruttore chiusura portina
30 = Cassetto cenere
31 = Braciere
32 = Valvola di sfiato

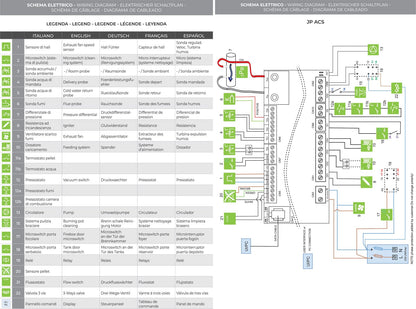

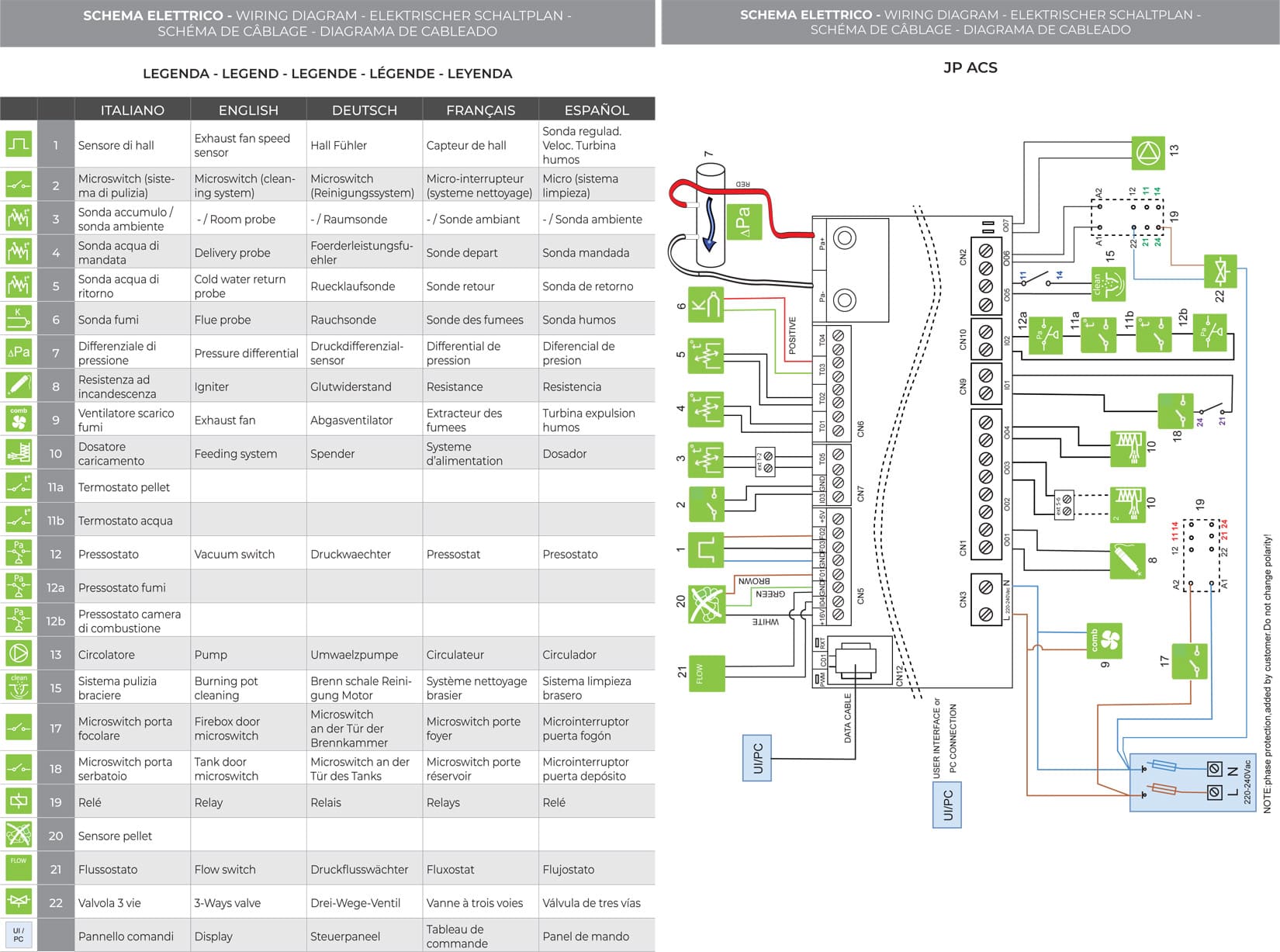

SCHEMA ELETTRICO (VEDERE IMMAGINE):

1 = Sensore di hall
2 = Microswitch (sistema di pulizia)
3 = Sonda accumulo / sonda ambiente
4 = Sonda acqua di mandata
5 = Sonda acqua di ritorno
6 = Sonda fumi
7 = Differenziale di pressione
8 = Resistenza ad incandescenza
9 = Ventilatore scarico fumi
10 = Dosatore caricamento
11a = Termostato pellet
11b = Termostato acqua
12 = Pressostato
12a = Pressostato fumi
12b = Pressostato camera di combustione
13 = Circolatore
15 = Sistema pulizia braciere
17 = Microswitch porta focolare
18 = Microswitch porta serbatoio
19 = Relé
20 = Sensore pellet
21 = Flussostato
22 = Valvola 3 vie
UI/PC = Pannello comandi

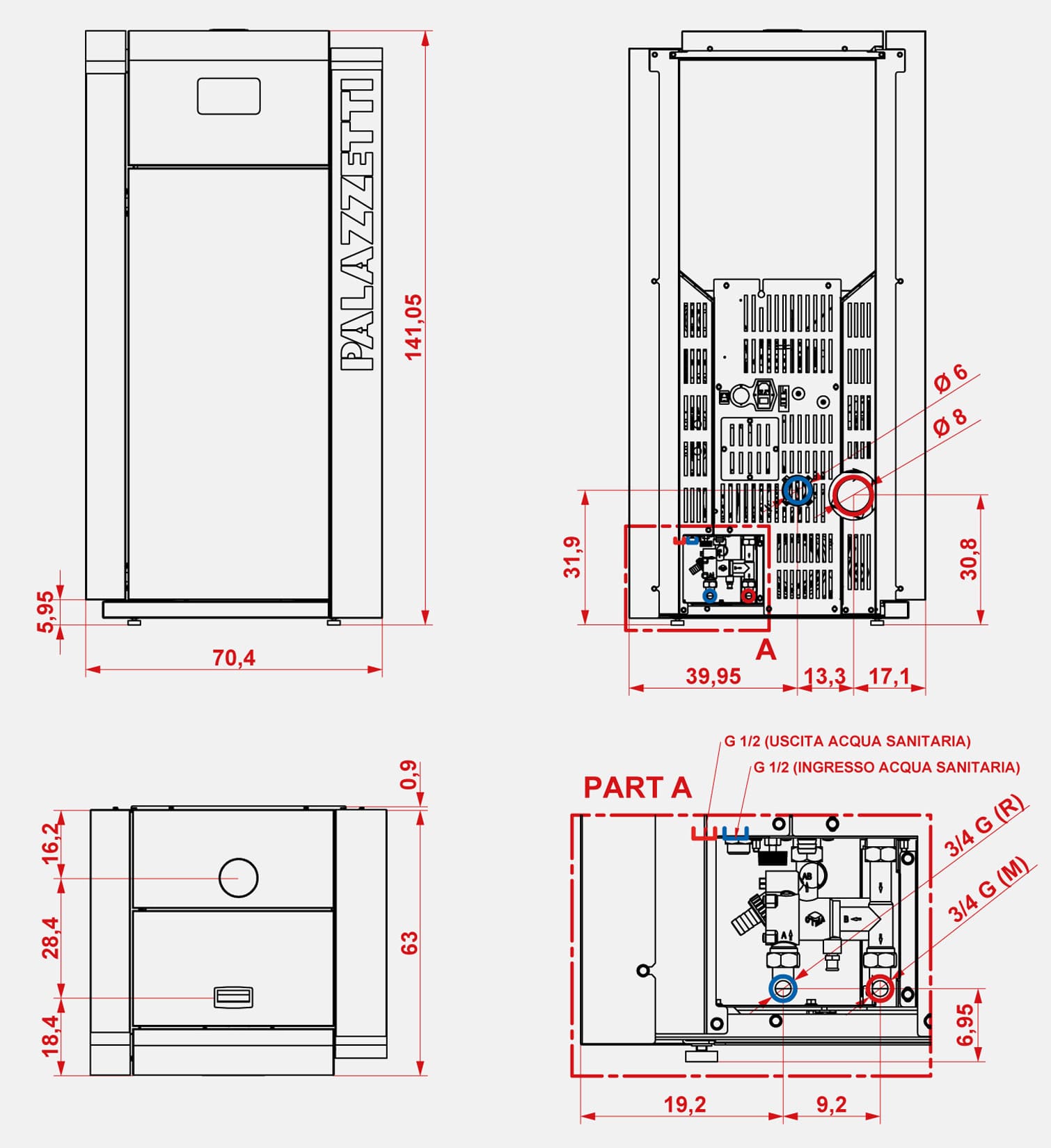

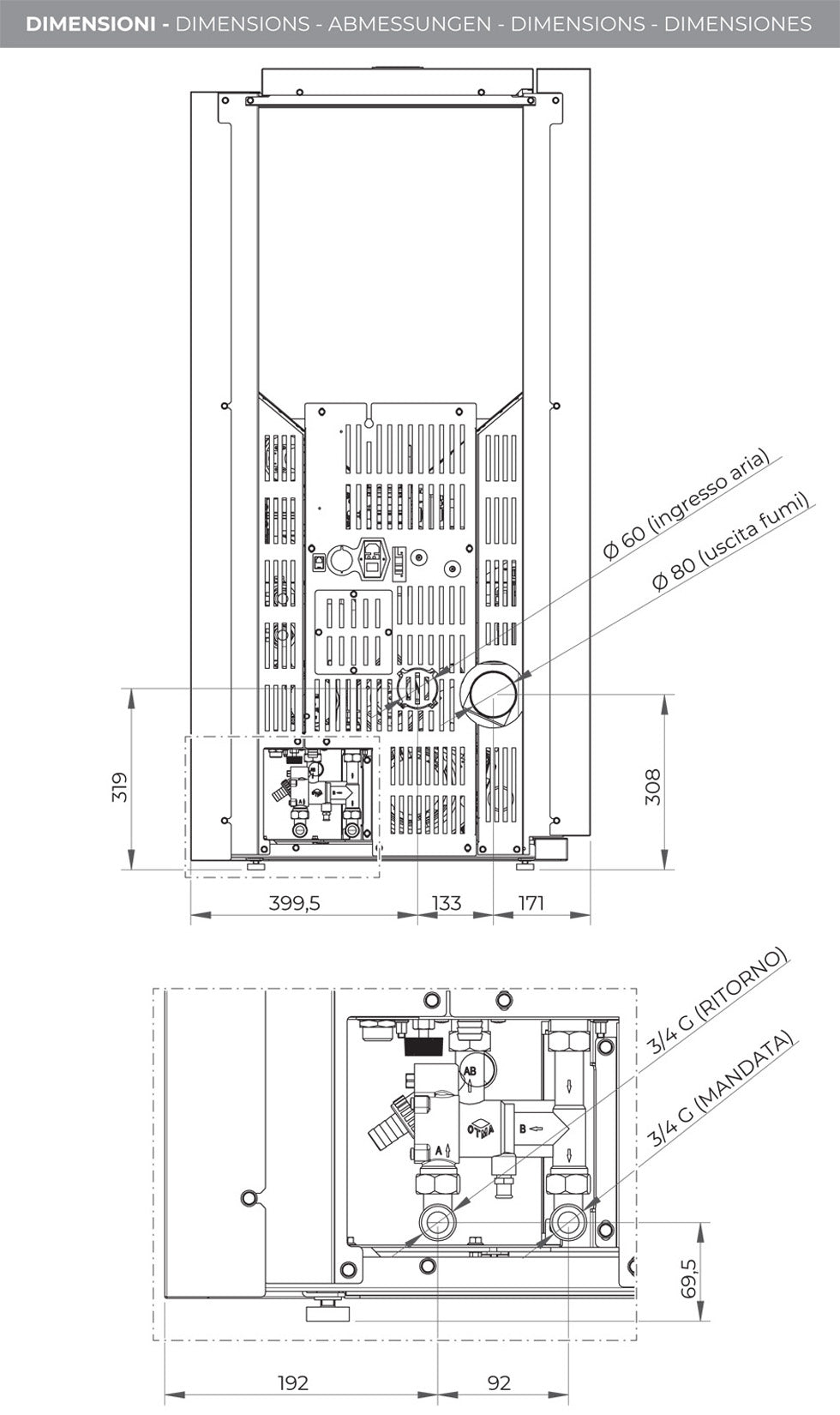

DATI TECNICI:

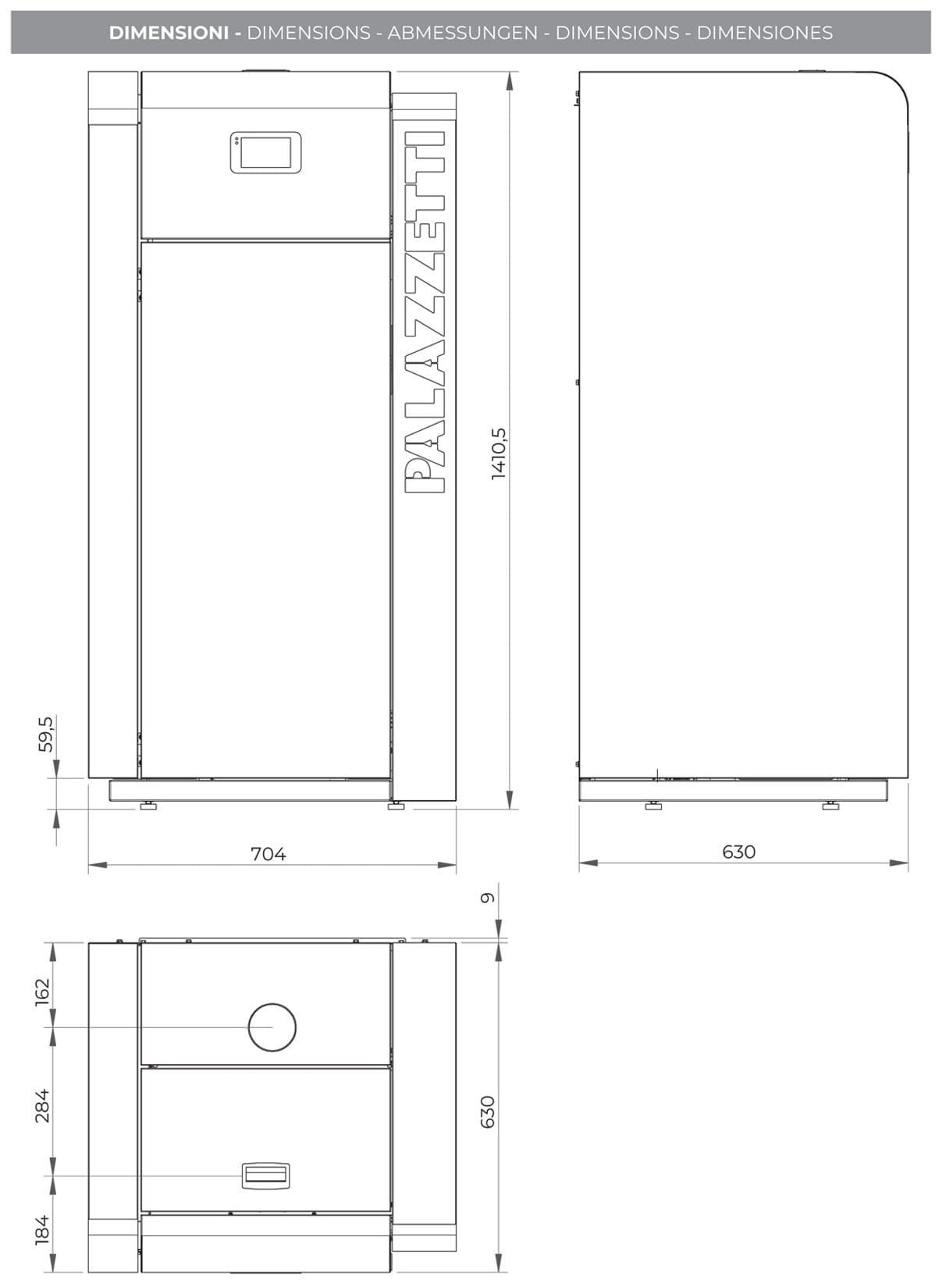

Dimensioni:
Larghezza = 70 cm
Profondità = 63 cm
Altezza = 140 cm

Peso:
230 kg

Classe caldaia:
5

Combustibile:
Pellet

Potenza termica globale resa:
Minima 4,9 Kw (4213,24 kcal all'ora) - Massima 22,33 Kw (19174,55 kcal all'ora)

Potenza termica resa all'acqua:
Minima 4,4 Kw (3783,32 kcal all'ora) - Massima 21,53 Kw (18512,47 kcal all'ora)

Temperatura dei fumi:
Minimo 48,70 °C - Massimo 121,20 °C

Portata dei fumi:
Minimo 11,16 g/s - Massimo 37,08 g/s

Rendimento:
Minimo 94,67% - Massimo 97,71%

Consumo orario pellet:
Minimo 1,05 kg all'ora - Massimo 4,91 kg all'ora

Emissioni di CO²:
Minimo 11,0 % - Massimo 15,05 %

Emissioni di CO (13% di O²):
Minimo 42,51 mg/Nm3 - Massimo 217,90 mg/Nm3

Emissioni di NOx (13% di O²):
Minimo 82,90 mg/Nm3 - Massimo 122,50 mg/Nm3

Emissioni di OCG (13% di O²):
Minimo 4 mg/Nm3 - Massimo 4,20 mg/Nm3

Quantità polveri (13% di O2):
Minimo 5,50 mg/Nm3 - Massimo 18,50 mg/Nm3

Emissioni di CO (10% di O²):
Minimo 58,40 mg/Nm3 - Massimo 299,60 mg/Nm3

Emissioni di NOx (10% di O²):
Minimo 114 mg/Nm3 - Massimo 168,50 mg/Nm3

Emissioni di OCG (10% di O²):
Minimo 5,50 mg/Nm3 - Massimo 5,80 mg/Nm3

Quantità polveri (10% di O2):
Minimo 7,60 mg/Nm3 - Massimo 25,40 mg/Nm3

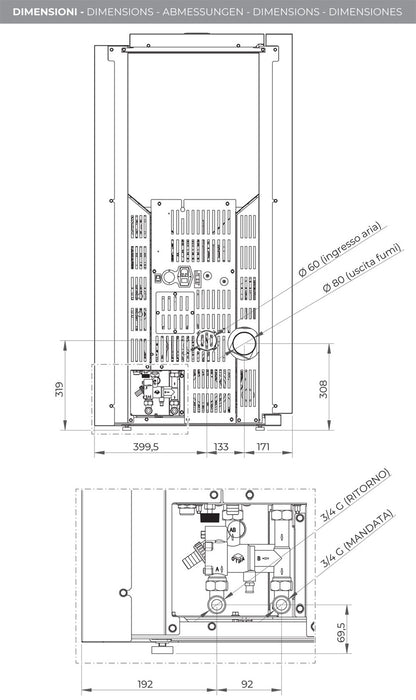

Uscita fumi:
Diametro Ø 8 cm

Ingresso aria comburente:
Diametro Ø 6 cm

Intervallo di temperatura regolabile:
Minimo 45° C - Massimo 80° C

Temperatura minima del ritorno caldaia:
45° C

Capacità serbatoio di alimentazione:
55 kg

Temperatura massima di esercizio:
82° C

Tiraggio della canna fumaria:
10 Pa

Combustibile:
Pellet di legno

Superifice riscaldabile:
223 Metri Quadrati circa (considerando abitazioni con altezza di 2,7 metri circa)

Capacità serbatoio di alimentazione:
55 kg

Classe energetica:
A+

Eco Design 2022:
Si

Livello di prestazione ambientale:
4 stelle

Bonus casa:
Si

Eco bonus:
Si

Contributo conto termico:
Si

NOTA BENE: I DATI SOPRA INDICATI POSSONO SUBIRE DELLE VARIAZIONI A SECONDA DI DIVERSI FATTORI. ESEMPIO: TIRAGGIO CANNA FUMARIA, ERMETICITÀ DELL'AMBIENTE IN CUI VIENE INSTALLATA LA STUFA, ALTEZZA DELL'AMBIENTE DA RISCALDARE, ECC...



REQUISITI ELETTRICI:

Tensione:
230 V

Frequenza:
50 Hz

Potenza massima assorbita in funzionamento:
50 W

Potenza assorbita all’accensione elettrica:
300 W



DATI IDRAULICI:

Contenuto d'acqua della caldaia:
60 Litri

Volume vaso d'espansione:
7 Litri

Pressione massima di funzionamento:
2,5 bar (Pa)

Attacchi idraulici impianto:
G 3/4 inch

Attacchi idraulici ACS:
G 1/2 inch



OPTIONAL CON SOVRAPPREZZO:

Connection Box
Gruppo di caricamento con serbatoio
Palazzetti Cleaning Kit
